Formation Cadworx

À propos de notre formation Cadworx CADWorx Training – Beginner Level

CADWorx est une suite logicielle de conception de tuyauterie et d’installations industrielles en 3D, utilisée dans les secteurs du pétrole et gaz, de la chimie, de l’énergie, de la pharmacie et de l’ingénierie de process. Développé par Hexagon, CADWorx Plant Professional permet une modélisation rapide et précise de systèmes de tuyauterie, de structures d’acier et d’équipements, tout en garantissant une interopérabilité optimale avec AutoCAD et les outils de gestion de projet.

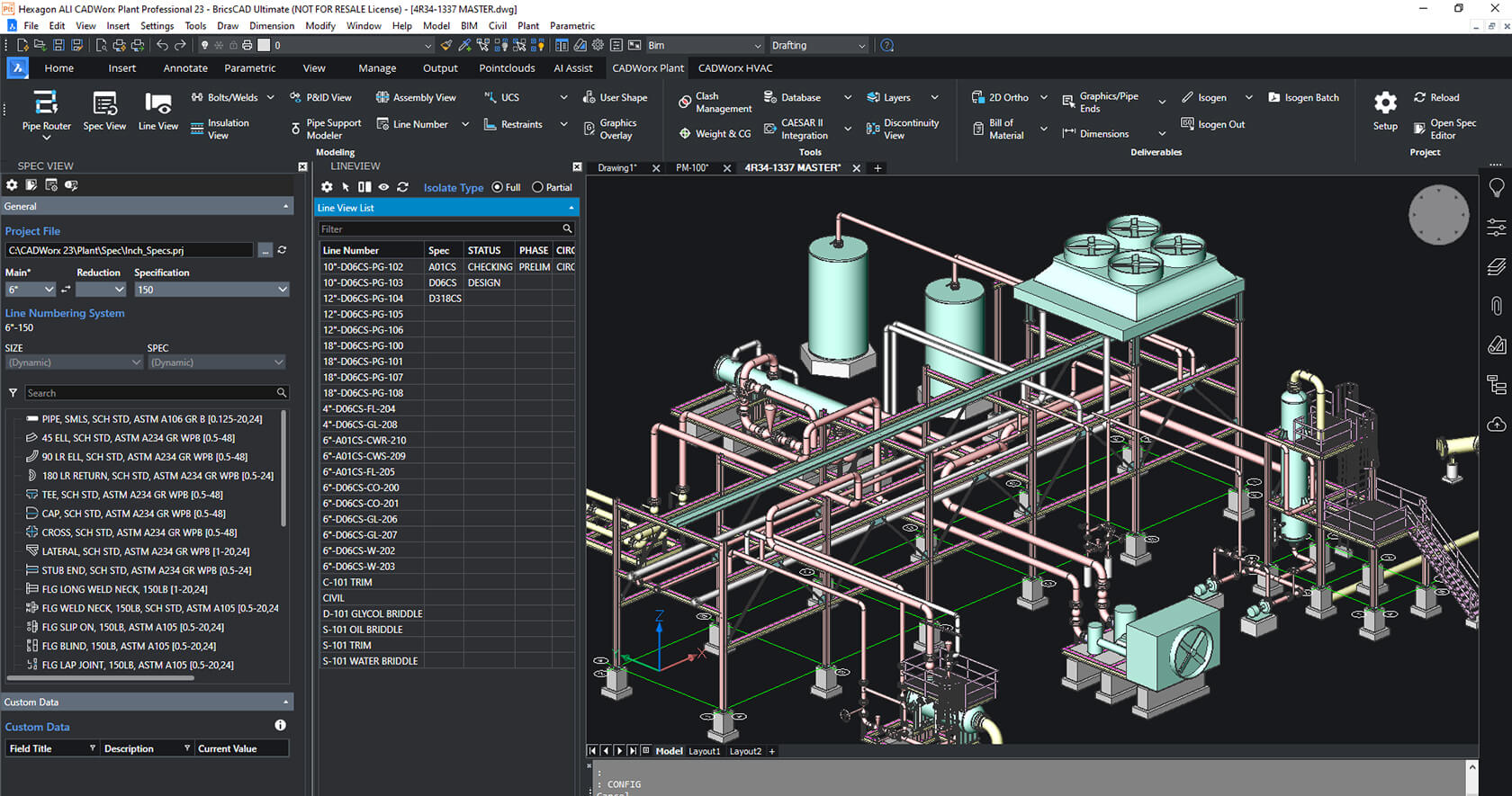

Notre formation Cadworx Initiation s’adresse aux projeteurs, techniciens d’études, ingénieurs et débutants en conception de réseaux industriels, souhaitant se familiariser avec les principes fondamentaux de la modélisation 3D de tuyauteries process. À l’aide d’exemples pratiques et de cas concrets issus de l’industrie, les participants apprendront à configurer les spécifications projet, insérer des composants à partir des catalogues PRJ, créer des lignes de tuyauterie intelligentes et produire des livrables standardisés pour la fabrication ou la documentation.

La progression pédagogique repose sur la pratique intensive et les bonnes pratiques de modélisation en environnement AutoCAD, avec une attention particulière portée à la configuration des catalogues de composants, à la rigueur des assemblages 3D et à la génération des plans isométriques avec ISOGEN. À l’issue de la formation, les apprenants seront en mesure de modéliser des installations complètes, de générer automatiquement des nomenclatures (BOM) et d’assurer la cohérence avec les documents P&ID.

Nos formations Cadworx Initiation sont proposées partout en France, notamment dans les villes de Paris, Lyon, Marseille, Lille, Nantes, Toulouse, Strasbourg, Rennes ou encore Bordeaux. Nos formateurs experts interviennent en présentiel ou à distance et adaptent chaque session de formation Cadworx Training à vos besoins, vos projets et vos objectifs professionnels spécifiques.

Objectifs de la formation Cadworx / CADWorx Training – Beginner Level

Cette formation Cadworx Initiation / CADWorx Training – Beginner Level a pour objectif de permettre aux participants de prendre en main de manière professionnelle et structurée l’environnement de conception proposé par le logiciel CADWorx Plant Professional. Les stagiaires apprendront à modéliser en 3D des réseaux de tuyauterie industrielle à partir de catalogues configurés, à positionner des équipements process tels que cuves, échangeurs ou pompes, à intégrer des structures de support, et à concevoir l’ensemble des systèmes selon les standards projet et les contraintes de conception industrielle. Ils maîtriseront également les fondamentaux du routage intelligent de tuyauterie, l’insertion automatisée de composants, la gestion des spécifications (catalogues et PRJ), ainsi que les outils de vérification et de modification du modèle dans un contexte de projet collaboratif.

La formation Cadworx Initiation / CADWorx Training – Beginner Level leur permettra également de produire des livrables techniques directement exploitables tels que des plans isométriques normalisés via ISOGEN, des plans d’implantation (GA drawings) et des nomenclatures de composants (Bill of Materials), tout en assurant l’interopérabilité des fichiers avec les outils de coordination projet ou de fabrication. À l’issue de la formation, les participants sauront configurer leur environnement de travail, personnaliser leurs spécifications projet, exploiter les modules complémentaires tels que CADWorx Structure ou Equipment, et synchroniser leur modèle avec les schémas P&ID pour garantir la cohérence entre la documentation et la modélisation 3D. Ils disposeront des compétences nécessaires pour conduire un projet de conception de réseaux de tuyauterie avec efficacité, rigueur et conformité aux standards industriels en vigueur.

Programme de formation Cadworx/ CADWorx Training – Beginner Level

Découverte de CADWorx Plant Professional et son environnement industriel

• Présentation de la formation Cadworx Initiation / CADWorx Training – Beginner Level : objectifs, contexte, bénéfices pour les bureaux d’études et projets d’installation industrielle
• Positionnement du logiciel CADWorx dans l’écosystème Hexagon et son intégration avec AutoCAD ou BricsCAD, P&ID et base de spécifications :contentReference[oaicite:1]{index=1}
• Introduction aux domaines d’application : modélisation de tuyauterie, équipements process, structures, isométriques et nomenclatures automatisées

Prise en main de l’interface et configuration de l’environnement CADWorx

• Navigation dans l’interface CADWorx : rubans, palettes Spec View, Piping Rules et menus contextualisés
• Chargement et modification d’un fichier de configuration projet (template), gestion des unités, des styles d’affichage et des préférences utilisateur :contentReference[oaicite:2]{index=2}
• Connexion au projet spécifications (PRJ/CAT), sélection des spools et gestion de la base de données métier

Modélisation de tuyauterie simple avec routage manuel et automatisé

• Création d’un tracé de tuyauterie selon une logique projet : insertion de tuyaux, coudes, vannes, brides et raccords à partir des catalogues configurés :contentReference[oaicite:3]{index=3}
• Mise en œuvre des règles de modélisation automatique (Piping Rules) : paramètres de raccordement, gestion des diamètres et des tolérances géométriques
• Utilisation de mécanismes d’accrochage intelligent, alignement automatique et ajustement de la trajectoire en 3D

Implantation des équipements industriels et intégration structurelle

• Insertion d’équipements (pompes, cuves, échangeurs) via le module Equipment, positionnement intelligent et liaison aux réseaux de tuyauterie :contentReference[oaicite:4]{index=4}
• Génération de supports ou structures à l’aide du module Structure Professional : poteaux, cadres, caniveaux selon un canevas planifié
• Gestion des interférences et adaptation de la modélisation en fonction des contraintes de maintenance ou circulation

Génération des livrables : isométriques, plans GA et nomenclatures

• Production automatique de plans isométriques avec ISOGEN configuré selon les standards projet ou client, échelles et annotations :contentReference[oaicite:5]{index=5}
• Création des plans de général arrangement (GA) depuis le modèle 3D, avec extraction des vues utiles et cotations
• Export des nomenclatures (Bill of Materials) et données listées automatiquement pour faciliter l’approvisionnement ou la fabrication

Utilisation du Spec Editor et personnalisation des catalogues

• Création ou modification de fichiers de spécifications projet (PRJ) à partir du catalogue global (.cat)
• Ajout ou édition de composants paramétriques ou non standards afin d’adapter le logiciel aux conventions internes
• Conversion automatique de spécifications héritées ou importées depuis des versions antérieures de CADWorx :contentReference[oaicite:6]{index=6}

Interopérabilité, export et coordination interdisciplinaire

• Export des modèles vers DWG, PCF, IFC ou formats Excel pour intégration BIM ou transmission aux équipes de fabrication ou coordination projet
• Couplage avec CADWorx P&ID : synchronisation entre schémas Piping & Instrumentation et le modèle 3D plant
• Utilisation du Design Review pour la vérification des livrables, annotations de conception et retour d’information métier

Bonnes pratiques de projet et standardisation des workflows CADWorx

• Mise en place de standards de modélisation : conventions de nommage, structure de répertoire, gabarits réutilisables
• Conseils méthodologiques pour structurer un modèle selon les zones ou systèmes, faciliter les revues de projet et assurer la pérennité
• Capitalisation des configurations projets pour rationaliser les futures formations ou projets internes

Conclusion, validation des acquis et perspectives métier

• Bilan des fonctionnalités abordées durant la formation Cadworx Initiation / CADWorx Training – Beginner Level
• Discussion personnalisée autour des cas spécifiques aux stagiaires, avec recommandations pour aller vers un niveau avancé ou un déploiement en production
• Remise d’un support pédagogique complet, d’exercices corrigés et d’un guide de progression pour les futurs utilisateurs
