Formation LibreCAD 3D

À propos de notre formation LibreCAD – 3D

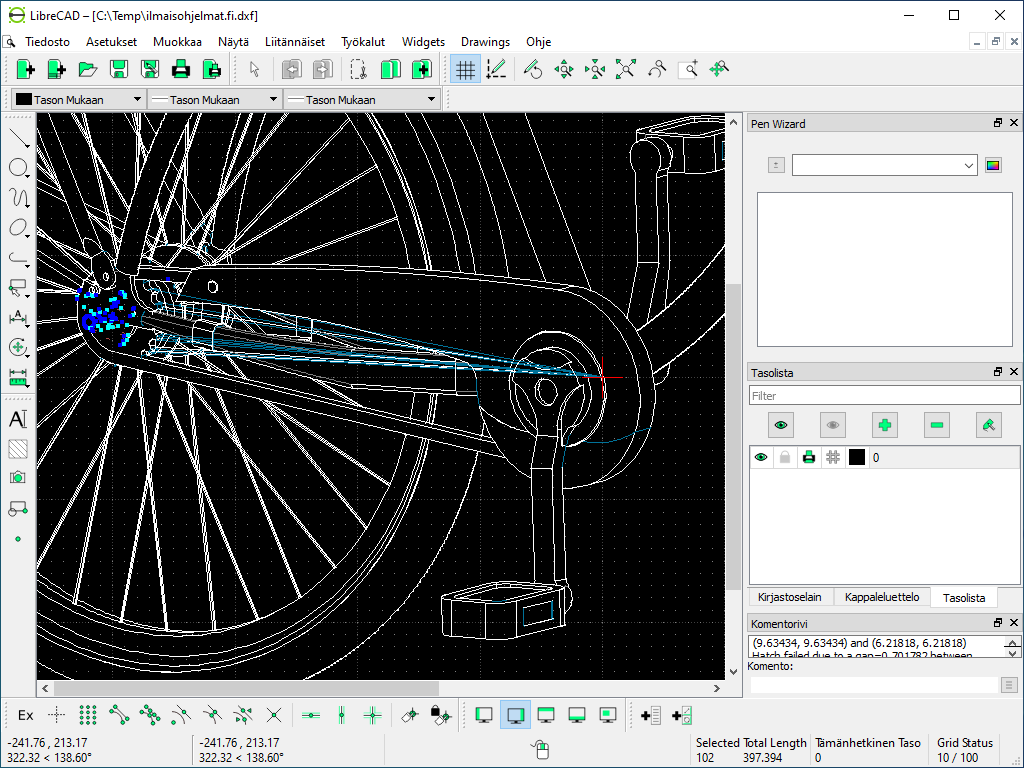

LibreCAD est un logiciel de dessin technique 2D open source, reconnu pour sa légèreté, sa compatibilité avec le format DXF et sa communauté active. Bien qu’il n’intègre pas de moteur 3D à proprement parler, LibreCAD permet de représenter des objets techniques en trois dimensions à travers des vues isométriques, des projections axonométriques et des compositions simulées dans un environnement 2D structuré.

Notre formation LibreCAD 3D s’adresse aux utilisateurs ayant déjà une première maîtrise du dessin 2D, et qui souhaitent apprendre à représenter des formes techniques en perspective, simuler des volumes, réaliser des plans isométriques professionnels et exploiter au mieux les capacités pseudo-3D du logiciel. Grâce à une approche méthodique et des cas concrets issus de l’industrie, vous apprendrez à configurer un espace de travail isométrique, à construire des représentations volumétriques cohérentes, à structurer vos calques et à produire des plans projetés de haute qualité graphique et technique.

Chaque module alterne entre méthodologie graphique et exercices de mise en situation : dessin de pièces en projection, simulation de volumes à partir de prismes ou d’ellipses, insertion de cotations orientées et gestion des symboles techniques en vue isométrique. À l’issue de la formation LibreCAD 3D, vous serez en mesure de produire des plans complets structurés par calques, exportables et exploitables dans un environnement de production DAO, notamment pour la mécanique, l’architecture ou la fabrication de composants.

Nos formations LibreCAD 3D sont disponibles dans toute la France, notamment à Paris, Lyon, Marseille, Lille, Nantes, Toulouse, Strasbourg, Rennes et Bordeaux. Nos formateurs interviennent en présentiel ou à distance, avec un accompagnement sur-mesure, adapté à vos objectifs professionnels.

Objectifs de la formation LibreCAD 3D

La formation LibreCAD 3D a pour objectif de permettre aux participants de maîtriser les techniques de représentation en projection isométrique au sein de l’environnement LibreCAD, en exploitant au maximum les fonctionnalités du logiciel 2D pour simuler efficacement des volumes et des géométries tridimensionnelles. Les stagiaires apprendront à configurer l’espace de travail en mode isométrique, à construire des grilles orientées et à structurer leurs plans à travers l’usage de calques, de repères et de styles adaptés aux conventions du dessin pseudo-3D. Ils sauront créer des objets techniques par composition de faces projetées, utiliser des outils spécifiques pour le tracé des segments inclinés selon les axes X, Y, Z simulés, et intégrer des ellipses représentatives de cercles en perspective afin de représenter fidèlement les volumes dans un espace 2D enrichi.

Les apprenants seront également en mesure de produire des vues isométriques précises de pièces mécaniques, de systèmes techniques ou d’assemblages simples, en gérant les lignes cachées, les hachures orientées et les annotations spécifiques à ce type de représentation. Ils apprendront à créer des blocs orientés réutilisables, à organiser des feuilles de présentation multi-vues avec cartouches et échelles adaptées, et à exporter leurs dessins dans des formats exploitables (PDF vectoriel, DXF, SVG). Enfin, cette formation LibreCAD 3D leur permettra d’optimiser leur flux de production pour le dessin technique isométrique, en appliquant des méthodes professionnelles, reproductibles et normées, dans le cadre de projets de documentation, de prototypage visuel ou de support à la fabrication.

Programme de formation LibreCAD 3D – Dessin isométrique et représentation technique en perspective

Introduction à la représentation isométrique dans LibreCAD

• Comprendre les limites et possibilités de LibreCAD dans le cadre d’une représentation tridimensionnelle simulée par projection 2D.
• Présentation des méthodes de dessin isométrique en DAO, principes de base de la projection axonométrique (30°–30°), applications en dessin industriel.
• Tour d’horizon des cas d’usage de la "pseudo-3D" dans LibreCAD pour la réalisation de plans techniques, illustrations de mécanismes ou maquettes d’assemblage.

Configuration de l’espace de travail pour le dessin isométrique

• Activation du mode isométrique dans LibreCAD, choix du type de grille et ajustement des angles pour correspondre à une représentation 3D projetée.
• Création de calques dédiés aux axes X, Y, Z simulés, structuration par type de face (haut, droite, gauche) pour une meilleure lisibilité du dessin.
• Utilisation d’accrochages intelligents, repères de coordonnées inclinées, et gestion des outils de transformation pour adapter le dessin aux besoins d’un plan isométrique technique.

Tracés isométriques et simulation de volumes

• Réalisation d’objets géométriques simples (prismes, cylindres, cônes, cavités) à l’aide des outils de lignes isométriques orientées dans les trois directions projetées.
• Construction de volumes par addition de faces inclinées, tracé de segments alignés sur les axes isométriques, utilisation de l’outil ellipse en perspective pour simuler des cercles.
• Techniques de composition manuelle pour modéliser en 2D l’effet de profondeur et la lecture des volumes techniques (axes, ombrages, refends, transparences simulées).

Dessin de pièces techniques en perspective

• Création de représentations techniques d’objets industriels simples en mode isométrique (brides, paliers, boîtiers, châssis, pièces mécano-soudées).
• Gestion des faces visibles et cachées, application de styles de ligne spécifiques (pointillés, tiretés, épaisseurs) pour simuler les parties non vues.
• Utilisation des calques pour organiser les niveaux de profondeur, différencier les composants ou appliquer des vues éclatées simplifiées.

Annotation, cotation et normalisation des plans pseudo-3D

• Ajout de cotes alignées sur les axes isométriques, adaptation des styles de cotation pour conserver lisibilité et conformité aux conventions techniques.
• Insertion de symboles normalisés orientés (perçages, filetages, soudures) pour donner au dessin une vocation de communication technique ou de fabrication.
• Création de repères, étiquettes et annotations descriptives pour faciliter l’identification des éléments dans une perspective isométrique.

Techniques avancées de duplication et symétrie dans un contexte 3D simulé

• Utilisation des outils de duplication, rotation, matrice, et symétrie dans un espace isométrique pour construire rapidement des structures répétitives (pignons, réseaux de trous, motifs techniques).
• Création de blocs isométriques réutilisables, avec points d’insertion orientés, pour accélérer la création de plans complexes à forte composante géométrique.
• Utilisation combinée des blocs, des calques et des repères d’assemblage pour simuler des mécanismes ou agencements tridimensionnels dans un environnement 2D enrichi.

Exportation, présentation et impression des dessins isométriques

• Organisation des feuilles de présentation avec cartouches personnalisés adaptés à la projection isométrique, intégration de vues multiples (faces, coupes, détails).
• Export des dessins au format PDF vectoriel, SVG ou DXF avec conservation de l’orientation, des couches et de la structure technique du plan.
• Contrôle qualité du rendu graphique avant publication ou envoi client, vérification de la lisibilité des éléments en impression et à l’écran.

Mise en application par exercices techniques concrets

• Exercices de reconstruction de pièces à partir de croquis cotés, dessin de composants techniques en mode isométrique, modélisation d’assemblages avec plusieurs vues.
• Étude de cas issus de l’industrie : modélisation d’un système de tuyauterie, d’un support mécanique, d’un châssis métallique ou d’une machine-outil simplifiée.
• Analyse critique des productions : justesse géométrique, lisibilité graphique, cohérence des calques et des annotations.
