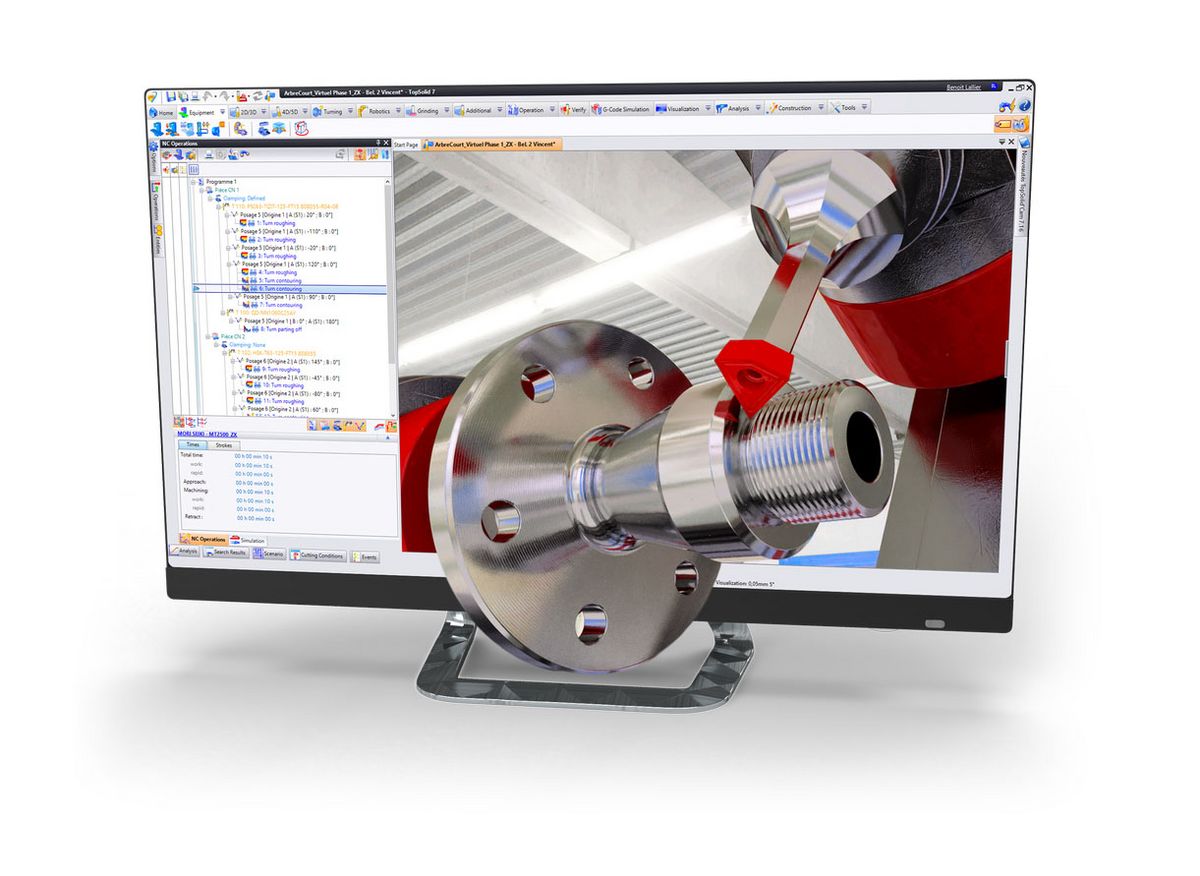

Formation TopSolid'Cam – Tournage

À propos de notre formation TopSolid'Cam – Tournage

TopSolid'Cam est une solution FAO puissante et intégrée, largement utilisée dans l’industrie pour la programmation des opérations d’usinage sur tours à commande numérique. Elle permet d’optimiser les parcours outils, de sécuriser les trajectoires, et de réduire les temps de cycle tout en assurant la qualité de la pièce finie.

Notre formation dédiée au tournage avec TopSolid'Cam s’adresse aux techniciens méthodes, programmeurs CN, responsables atelier et opérateurs souhaitant automatiser et fiabiliser leurs opérations d’usinage sur tour. Grâce à une approche concrète et progressive, vous apprendrez à importer une pièce, définir les bruts, créer les séquences de tournage et générer les programmes CN associés.

Chaque étape est illustrée par des cas industriels réels, incluant les opérations d’ébauche, de finition, de filetage, de rainurage ou de perçage axial. Vous serez guidé dans l’utilisation des outils de simulation et de post-traitement afin de générer un code ISO optimisé, en accord avec les contraintes machine et matière.

Nos formations TopSolid'Cam – Tournage sont disponibles dans toute la France, notamment dans les villes de Paris, Lyon, Marseille, Lille, Nantes, Toulouse, Strasbourg, Rennes et Bordeaux. Nos formateurs peuvent intervenir dans vos locaux ou organiser des sessions en distanciel, pour une montée en compétence rapide et adaptée à vos impératifs de production.

Objectifs de la formation TopSolid'Cam – Tournage

Cette formation vise à initier les programmeurs, techniciens et opérateurs à l’utilisation du module tournage de TopSolid'Cam pour la création de parcours outils optimisés sur machines à CN.

Les stagiaires apprendront à configurer leur environnement FAO, à importer des géométries, à générer les opérations d’ébauche, de finition, de rainurage et de perçage, tout en adaptant les outils et stratégies selon les contraintes machine et matière.

La formation inclut la simulation des trajectoires, la détection de collisions, l’analyse des temps d’usinage, ainsi que la génération des codes ISO via post-processeur, dans une logique de performance industrielle.

À l’issue du stage, les participants seront capables de programmer des opérations de tournage simples à complexes en autonomie, dans un environnement de production numérique sécurisé et optimisé.

Programme de formation TopSolid'Cam – Tournage

Introduction au tournage avec TopSolid

• Présentation des principes fondamentaux du tournage conventionnel et à commande numérique, ainsi que de leurs enjeux industriels actuels
• Vue d'ensemble des possibilités offertes par TopSolid'Cam pour la programmation de pièces en tournage
• Positionnement de TopSolid dans la chaîne numérique CFAO – de la conception à l’usinage sur machine
• Compréhension des types de machines compatibles (monobroche, bi-broche, axes C et Y, contre-broche)

Prise en main de l’environnement TopSolid'Cam

• Exploration de l’interface utilisateur spécifique au module Tournage de TopSolid'Cam
• Paramétrage de l’environnement de travail, gestion des bibliothèques outils et des post-processeurs
• Création d’un projet FAO et gestion des documents CAO liés
• Méthodologie pour l’importation de modèles 3D depuis TopSolid'Design ou d'autres logiciels via STEP/IGES

Préparation des pièces pour le tournage

• Identification des axes et orientation correcte des pièces pour un usinage optimal
• Définition du brut, du sur-matière, des opérations de reprise et des zones à préserver
• Création et gestion de l’ébauche automatique à partir du modèle CAO
• Application de la méthode de reconnaissance automatique de formes tournantes

Programmation des opérations d’ébauche

• Choix des stratégies d’ébauche : longitudinale, frontale, rainurage et contournage externe
• Paramétrage des profondeurs de passe, avances, vitesses de coupe et conditions de coupe
• Optimisation des trajectoires outils pour minimiser les temps d’usinage
• Gestion des collisions et des dégagements outil

Programmation des opérations de finition

• Définition des profils de finition et tolérances géométriques
• Utilisation des cycles de finition TopSolid : passe de finition, profil complexe, reprise de cône ou filetages
• Application de la compensation outil et gestion des transitions entre ébauche et finition
• Simulation de la trajectoire de l’outil et contrôle du résultat final

Création et gestion des cycles de perçage et taraudage

• Détection des perçages axiaux et radiaux compatibles avec les capacités machines
• Choix des outils et des cycles adaptés (perçage simple, perçage en plusieurs passes, taraudage rigide)
• Paramétrage des conditions de coupe spécifiques au perçage sur tour
• Contrôle du positionnement et simulation dynamique des opérations

Utilisation avancée des outils et des bibliothèques

• Création d’outils tournants spécifiques : plaquettes, barres d’alésage, porte-outils
• Configuration des tourelles outils et montage machine selon le post-processeur
• Gestion des bibliothèques personnalisées pour optimiser les programmations répétitives
• Synchronisation des opérations multi-tourelles ou bi-broche (si machine adaptée)

Simulation et vérification du programme

• Simulation 3D réaliste du processus d’usinage avec contrôle matière résiduelle
• Analyse des collisions, dégagements, vitesses et efforts de coupe
• Comparaison CAO vs brut final pour valider la conformité de la pièce
• Optimisation finale des parcours pour garantir la sécurité et la productivité

Post-traitement et documentation

• Génération du code ISO via le post-processeur adapté à la machine cible
• Édition de la fiche suiveuse opérateur : gamme, outils, temps d’usinage
• Export des fichiers et organisation du dossier d’usinage pour le lancement en atelier
• Archivage et traçabilité des programmes réalisés via TopSolid'PDM

Bonnes pratiques et perspectives

• Recommandations pour une programmation robuste et réutilisable
• Erreurs classiques à éviter dans le tournage sur CN et astuces d’amélioration continue
• Perspectives vers le tournage 4/5 axes et les machines multi-tâches avec TopSolid
• Préparation à des modules complémentaires comme le fraisage-tournage ou l’usinage avancé
