Formation Inventor Pro Tôlerie & Structure Soudée

À propos de la formation Inventor Pro – Tôlerie & Structure Soudée

Cette formation condensée regroupe deux compétences essentielles en conception mécanique avec Autodesk Inventor : la modélisation de pièces en tôle et la création d’ossatures mécano-soudées. Elle s’adresse aux professionnels de l’ingénierie produit, de la chaudronnerie, de la tôlerie industrielle ou de la construction d’équipements techniques.

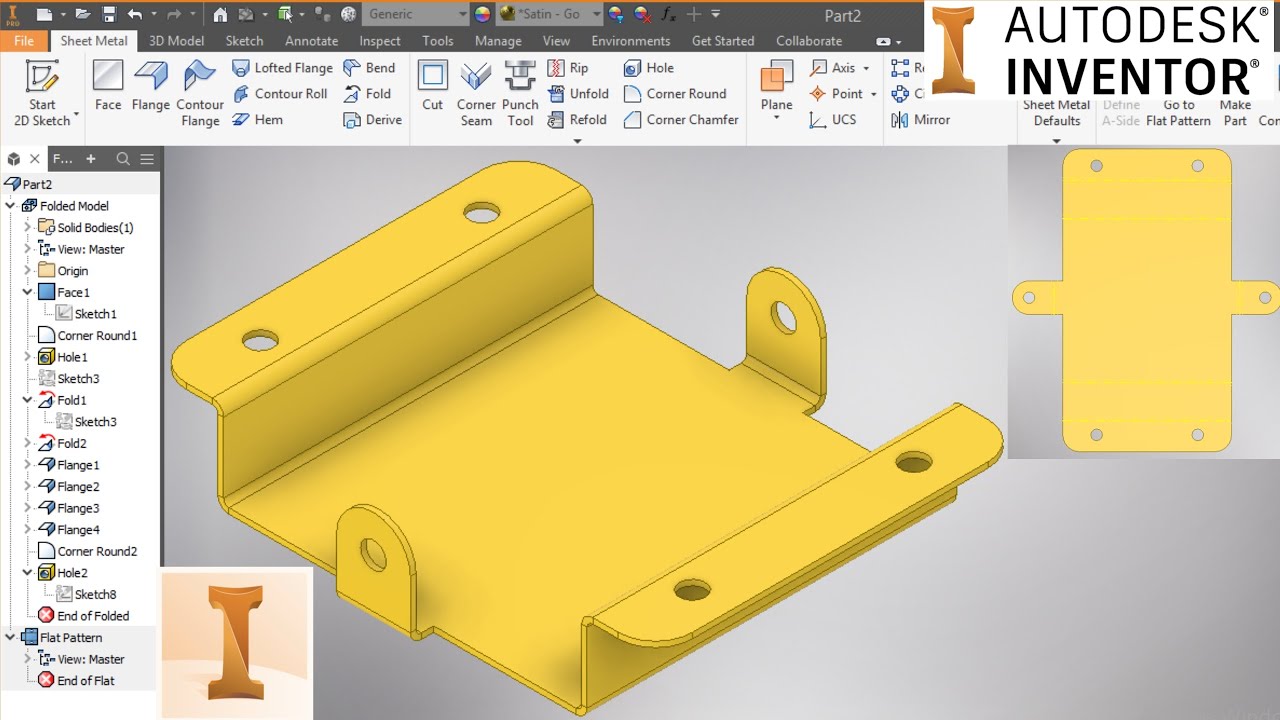

Le module Tôlerie vous permettra de créer des pièces pliées, des mises à plat exploitables, d’insérer des plis, des découpes, des emboutis et d’assurer la fabrication des pièces métalliques. Vous apprendrez à utiliser les fonctionnalités de tôlerie spécifiques d’Inventor : pliages, dépliages, profils normalisés et outillages de forme.

Le module Structures Soudées vous apprendra à modéliser des châssis, bâtis et structures tubulaires grâce au Frame Generator : insertion de profils standards, coupes automatiques, traitements d’extrémités, ajout de goussets, modélisation de cordons de soudure, création de vues soudées et usinées, etc.

La formation est réalisable en présentiel ou à distance partout en France (Paris, Lyon, Lille, Toulouse, Nantes…). Nos formateurs vous guident à travers des exemples concrets et industriels pour vous faire gagner en autonomie, efficacité et rigueur dans vos conceptions.

Cette formation est proposée partout en France : Paris, Lyon, Marseille, Bordeaux, Lille, Strasbourg ou à distance. Nos formateurs expérimentés garantissent un accompagnement personnalisé, quel que soit votre niveau.

Objectifs de la formation Inventor Pro – Tôlerie & Structure Soudée

Cette formation vise à permettre aux participants de maîtriser les outils spécialisés d’Autodesk Inventor pour la conception de pièces en tôle pliée et de structures mécano-soudées. À l’issue de cette journée, vous serez capable de produire des conceptions industrielles robustes, documentées et prêtes pour la fabrication.

Sur la partie tôlerie, vous apprendrez à modéliser des pièces à partir de tôles dépliables, à appliquer des plis et plis de contournement, à générer automatiquement des mises à plat exploitables, à utiliser des outils de forme (formes embossées, poinçonnage), et à exploiter les règles de tôlerie dans un contexte industriel.

Concernant les structures mécano-soudées, vous serez formé à la création d’ossatures tubulaires avec des profils standard du Content Center, à l’ajustement automatique des extrémités, à l’ajout de renforts (goussets, platines) et à la modélisation des cordons de soudure selon les normes en vigueur. Vous serez également en mesure de générer des mises en plan précises incluant les états "préparation", "soudé" et "usiné".

L’objectif global est de vous rendre autonome dans la modélisation, la documentation et la mise en fabrication de conceptions mécaniques complexes, dans le respect des contraintes métier et des bonnes pratiques professionnelles.

Programme de la formation

Module 1 – Tôlerie avec Autodesk Inventor

• Présentation de l’environnement tôlerie : règles, normalisation, comportements associés
• Création de pièces tôlées : extrusions, flancs contournés, plis simples et complexes
• Développement des pièces : génération de mises à plat, validation des dimensions et tolérances
• Commandes avancées : plis de relief, plis croisés, plis en U, plis en L et arabesques
• Découpes complexes : coins arrondis, onglets, rainures, perforations et motifs répétitifs
• Emboutissage et outils de forme : bossages, embouts, nervures invisibles
• Gestion du biseau et chanfrein sur ouvreté de tôle
• Insertion de perçages standards et personnalisés (trous oblongs, filetages)
• Création de mise à plat, export en DXF/DWG, génération de tables de forme et annotation
• Publication des pièces dans un assemblage : étapes de pliage et d’assemblage
• Mises en plan : vues développées, cotations, annotations, repères de pli et plans de découpe
• Optimisation : personnalisation des styles de tôlerie et paramétrage industriel

Module 2 – Structures mécano-soudées avec Frame Generator

• Introduction au module structure soudée – workflow « Weldment »
• Esquisses 2D/3D avancées : création intelligente de profils sur fond de plan et axes
• Sélection de profils normalisés et personnalisés via Content Center
• Paramétrage de l’insertion : sens, orientation, alignement, points d’ancrage
• Traitements d’intersection : onglets, coupes, prolongations, extrémités nettoyées
• Renforts : goussets, platines, soudures internes/externalisées
• Création de cordons de soudure : cosmétiques, fillet, groove avec réglages de géométrie
• Règles de soudure : extents, espacements, hauteurs, valeurs From–To
• Traitement d’extrémités avancé : end treatments, chanfreins, embouts, perçages automatisés
• États d’assemblage : préparation (préparé), soudage, usinage, conditions de transition
• Génération de nomenclatures : BOM, cut list avec sections de profil, quantités et résumé
• Mises en plan détaillées : vues soudées, symboles de soudure ISO/ANSI, repère, repères de ligne
• Prise en main des structures complexes : structures tubulaires, châssis mobiles, cadres d’équipement
• Bonnes pratiques et automatisation avec iLogic pour la gestion des styles
• Introduction au concept de multi-corps et assemblages dérivés pour modéliser et exporter
