Formation FreeCAD Tôlerie

À propos de notre formation FreeCAD Tôlerie – Initiation à la conception de pièces pliées

FreeCAD est un logiciel de CAO 3D open-source performant, plébiscité dans de nombreux secteurs industriels pour la modélisation paramétrique, l’assemblage mécanique et la conception spécialisée. Grâce à son module dédié à la tôlerie (Sheet Metal), FreeCAD permet de créer des pièces métalliques pliées prêtes à être déployées en fabrication, tout en respectant les contraintes de production et les standards industriels.

Notre formation FreeCAD Tôlerie s’adresse aux techniciens, ingénieurs, concepteurs ou débutants en conception mécanique souhaitant se former aux spécificités de la modélisation de pièces en tôle. À travers une progression pédagogique adaptée et des mises en situation inspirées de cas réels, vous apprendrez à concevoir des composants de tôlerie, à les paramétrer, à gérer les plis, à produire les mises à plat et à intégrer vos conceptions dans des assemblages FreeCAD structurés.

Chaque séquence de la formation FreeCAD Tôlerie est accompagnée d’exemples techniques issus de l’industrie, visant à ancrer les compétences de modélisation, à renforcer les bonnes pratiques de conception, et à garantir la généricité et la fabricabilité des pièces produites. À l’issue de cette session, vous serez capable de créer des pièces de tôlerie 3D complètes, d’en extraire des plans cotés et des dépliés conformes à la fabrication, et de répondre aux exigences de vos bureaux d’études ou de vos sous-traitants.

Nos formations FreeCAD Tôlerie sont accessibles partout en France, notamment dans les villes de Paris, Lyon, Marseille, Lille, Nantes, Toulouse, Strasbourg, Rennes et Bordeaux. Nos formateurs interviennent en présentiel ou à distance, assurant un accompagnement technique et pédagogique adapté à votre activité et à vos projets en cours.

Objectifs de la formation FreeCAD Tôlerie

Cette formation FreeCAD Tôlerie a pour objectif de permettre aux participants de maîtriser de manière rigoureuse et progressive les fonctionnalités du module Sheet Metal de FreeCAD, dans le but de concevoir des pièces métalliques pliées répondant aux exigences de la fabrication industrielle. Les apprenants apprendront à modéliser des composants de tôlerie paramétrés, en utilisant les outils spécifiques du Workbench dédié, tels que la création de plis, la gestion des rayons de pliage, la définition des épaisseurs, ainsi que l'ajout de bordures, d'ouvertures, de découpes ou de congés adaptés à chaque contexte industriel.

Ils sauront exploiter les différentes approches de conception, depuis la modélisation initiale de profils de base jusqu’à la gestion avancée de formes complexes en tôle, en incluant les fonctions telles que les jonctions, les ourlets (hems) ou les transitions de forme. La formation FreeCAD Tôlerie leur permettra également de produire des mises à plat précises (dépliés), prêtes à être exportées vers des formats de découpe ou de fabrication assistée par ordinateur (FAO), tout en respectant les contraintes géométriques et physiques liées au matériau et aux procédés de pliage.

Les stagiaires apprendront à organiser efficacement leur espace de travail, à intégrer leurs pièces de tôlerie dans des assemblages FreeCAD multi-corps, à générer des plans cotés via l’atelier TechDraw, et à structurer des dossiers de fabrication complets et exploitables. À l’issue de la formation FreeCAD Tôlerie, ils seront en mesure de produire des modèles CAO cohérents, industriels et réutilisables, tout en maîtrisant les bonnes pratiques de conception pour garantir la fabricabilité, la robustesse et la conformité des pièces aux attentes des ateliers de production ou des sous-traitants.

Programme de formation FreeCAD Tôlerie – Initiation à la modélisation de pièces en tôle pliée

Présentation générale de la formation FreeCAD Tôlerie

• Introduction aux enjeux industriels de la conception de pièces en tôlerie fine et à l'intérêt de l'utilisation de FreeCAD dans un environnement de bureau d'études orienté fabrication métallique
• Tour d’horizon des fonctionnalités clés du module Sheet Metal de FreeCAD, avec une mise en contexte des opérations de pliage, dépliage, coupe, et de préparation à la fabrication CN
• Positionnement de la formation FreeCAD Tôlerie dans une démarche d'optimisation des flux de conception mécanique et d'intégration CAO ouverte dans l'industrie

Découverte de l’environnement de travail FreeCAD dédié à la tôlerie

• Exploration de l'interface utilisateur de FreeCAD et configuration de l’espace de travail Sheet Metal avec les préférences adaptées au contexte de la tôlerie industrielle
• Compréhension des liens entre les différents ateliers (Part Design, Draft, TechDraw) pour une approche complète et intégrée de la conception de pièces pliées
• Gestion de l’unité de travail, des plans de référence et des paramètres de pliage pour garantir une cohérence de modélisation et une compatibilité avec les normes de fabrication

Création d’une première pièce de tôlerie avec le module Sheet Metal

• Modélisation d’une base plane (Base Feature) avec esquisse paramétrée servant de support aux opérations de pliage
• Utilisation des fonctions fondamentales du module Sheet Metal : Bend, Wall, Bend on Sketch, et leur articulation dans une démarche de conception progressive
• Application de paramètres de rayon de pliage, d’angle et d’épaisseur pour simuler des scénarios industriels réalistes et anticiper les contraintes de fabrication

Fonctions avancées du module Sheet Metal dans FreeCAD

• Création de pièces complexes avec plis multiples, découpes, ouvertures, jonctions et bords rabattus pour reproduire des pièces techniques telles que coffrets, boîtiers, brides, etc.
• Utilisation des fonctions "Bend Line Sketch", "Lofted Bend", "Mitre Join", et "Hem" pour affiner les formes et respecter les exigences de l’environnement industriel
• Gestion des transitions entre pièces pliées et autres composants mécaniques dans un contexte d’assemblage CAO global

Dépliage et préparation à la fabrication

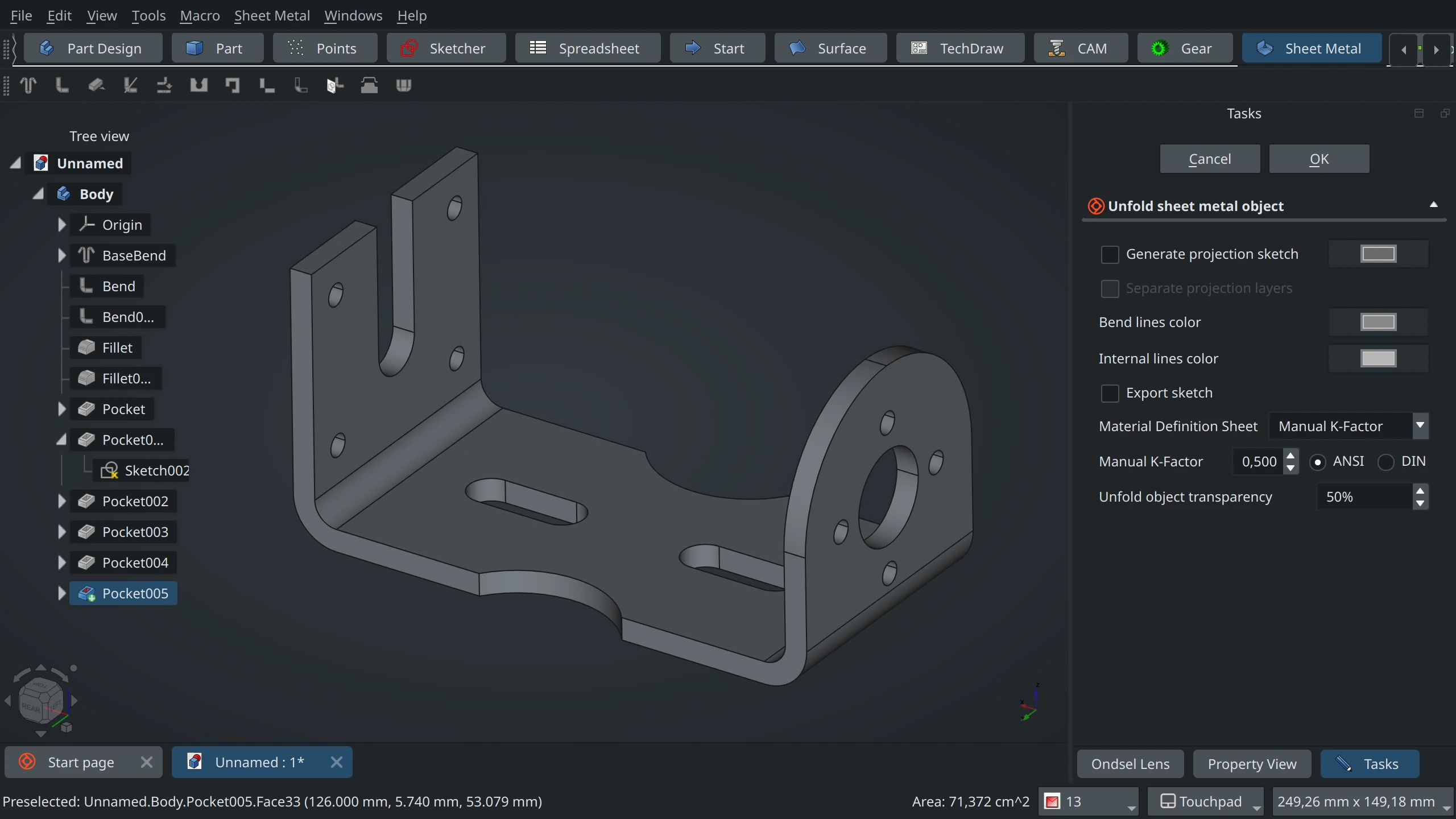

• Génération de la mise à plat (Unfold) de la pièce de tôlerie avec contrôle des zones de pli et des zones neutres pour validation avant fabrication
• Export du déplié au format DXF ou SVG pour intégration dans un processus FAO (Fabrication Assistée par Ordinateur) ou pour découpe laser/plasma
• Analyse des angles de pliage, gestion des compensations et tests de faisabilité en fonction du matériau et des outils de pliage disponibles

Création de plans techniques pour la tôlerie

• Introduction au Workbench TechDraw pour la génération de plans cotés, vues projetées, sections et annotations spécifiques aux pièces en tôle
• Ajout de symboles de pliage, développement de nomenclatures techniques (épaisseur, rayon, angle, sens de pliage), et préparation de dossiers de fabrication
• Utilisation des formats d’export (PDF, SVG) pour transmettre les documents au bureau des méthodes ou au sous-traitant

Optimisation de la conception pour la fabrication en tôlerie

• Identification des bonnes pratiques pour modéliser efficacement des pièces pliées : évitement des plis croisés, rayons non conformes, ruptures de surface
• Utilisation des paramètres de conception modifiables pour tester différentes variantes et améliorer la fabricabilité dès la phase de CAO
• Analyse des erreurs fréquentes et recommandations pour assurer une compatibilité avec les machines de pliage ou de découpe numérique

Intégration dans un flux de travail industriel

• Présentation des options d’interopérabilité de FreeCAD avec d’autres logiciels de CAO ou FAO (ex : export STEP, IGES, DXF) pour faciliter l’intégration dans les chaînes de fabrication existantes
• Organisation des fichiers de projet FreeCAD, gestion de la révision des modèles et structuration des données de conception dans un environnement collaboratif
• Conseils pour intégrer FreeCAD Tôlerie dans un bureau d’études existant, en complément d'autres outils ou dans une logique d’alternative économique et libre

Perspectives et approfondissements

• Présentation des ressources complémentaires pour approfondir le module Sheet Metal (communauté FreeCAD, documentation, forums)
• Préconisations pour poursuivre avec une formation avancée dédiée à la tôlerie complexe, au prototypage ou à la fabrication additive de pièces pliées
• Éléments de réflexion sur l’adoption de FreeCAD dans des contextes industriels normés, et sur les évolutions possibles du module de tôlerie
