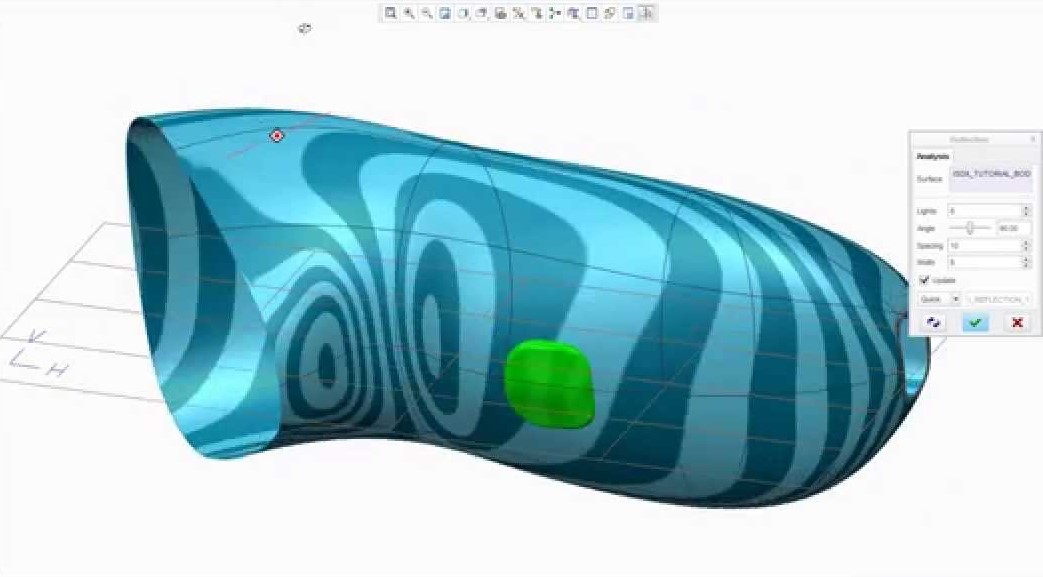

Formation Creo Elements Direct Surfacique

À propos de notre formation Creo Elements Direct – Surfacique

Creo Elements Direct est une solution de CAO 3D reconnue pour son approche de modélisation directe, particulièrement performante dans les contextes industriels nécessitant une grande flexibilité de conception, une reprise rapide de géométries existantes et une gestion avancée des formes complexes. Utilisé dans de nombreux secteurs tels que la mécanique industrielle, l’aéronautique, l’automobile ou la fabrication d’équipements techniques, ce logiciel permet de concevoir et modifier des modèles 3D sans dépendance à un historique paramétrique contraignant.

Notre formation Creo Elements Direct – Surfacique s’adresse aux ingénieurs, techniciens et projeteurs souhaitant approfondir la maîtrise des outils de création et de modification de surfaces complexes dans un environnement de bureau d’études exigeant. Grâce à une pédagogie progressive et orientée métier, vous apprendrez à construire des géométries surfaciques robustes, à gérer les continuités géométriques, à exploiter les courbes de référence et à intégrer efficacement les surfaces dans des modèles mécaniques exploitables.

Chaque séquence de la formation est enrichie par des cas pratiques représentatifs des problématiques industrielles rencontrées en conception surfacique, notamment la reprise de modèles importés, la correction de défauts géométriques et la transformation de surfaces en volumes fonctionnels. L’accent est mis sur les bonnes pratiques de modélisation, la qualité géométrique des surfaces et l’efficacité des méthodes de travail dans Creo Elements Direct.

Nos formations Creo Elements Direct – Surfacique sont proposées partout en France, notamment dans les villes de Paris, Lyon, Marseille, Lille, Nantes, Toulouse, Strasbourg, Rennes ou encore Bordeaux. Nos formateurs experts interviennent en présentiel ou à distance, avec un accompagnement personnalisé afin de répondre précisément à vos enjeux techniques et opérationnels.

Objectifs de la formation Creo Elements Direct – Surfacique

Cette formation a pour objectif de permettre aux participants de maîtriser de manière approfondie les outils et méthodes de modélisation surfacique du logiciel Creo Elements Direct, dans un contexte professionnel de bureau d’études industriel. Les stagiaires apprendront à concevoir, analyser et modifier des géométries surfaciques complexes en exploitant pleinement l’approche de modélisation directe propre à Creo Elements Direct, particulièrement adaptée aux phases de design avancé, de reprise de données et de conception de formes libres. Ils sauront créer et structurer des surfaces élémentaires et complexes à partir de courbes de référence, gérer les continuités géométriques (position, tangence, courbure) et contrôler précisément la qualité mathématique et fonctionnelle des surfaces produites.

La formation vise également à rendre les apprenants autonomes dans la modification et l’optimisation de modèles surfaciques existants, y compris issus d’imports multi-CAO, en utilisant les outils d’édition directe, de rognage, d’extension, de raccordement et de couture de surfaces. Les participants seront capables d’assembler des ensembles surfaciques cohérents, de corriger les discontinuités géométriques, de transformer des modèles surfaciques en volumes exploitables et d’intégrer efficacement les surfaces dans un processus global de conception mécanique. À l’issue de la formation, ils sauront appliquer les bonnes pratiques industrielles en modélisation surfacique avec Creo Elements Direct – Surfacique, garantir la qualité des modèles pour les étapes avales (usinage, simulation, fabrication ou rendu) et produire des géométries conformes aux exigences techniques, fonctionnelles et esthétiques des projets industriels.

Programme de formation Creo Elements Direct – Surfacique

Introduction à la modélisation surfacique avec Creo Elements Direct

• Présentation approfondie des principes de la modélisation surfacique dans Creo Elements Direct et de son positionnement par rapport à la modélisation volumique, en mettant en évidence les cas d’usage industriels où les surfaces offrent une liberté de conception indispensable.
• Compréhension des concepts fondamentaux de géométrie surfacique, incluant la continuité de position, de tangence et de courbure, et leur impact direct sur la qualité géométrique et fonctionnelle des pièces conçues.
• Analyse des environnements de travail dédiés au surfacique dans Creo Elements Direct et des spécificités de l’approche directe (Direct Modeling) appliquée à la création de surfaces complexes.

Gestion des courbes et des entités de construction

• Création et modification de courbes de référence servant de base à la construction surfacique, incluant courbes 2D, courbes 3D, arêtes extraites et intersections géométriques.
• Utilisation avancée des outils de transformation, d’édition et d’ajustement des courbes afin de garantir une géométrie propre, exploitable et cohérente avec les contraintes de conception.
• Exploitation des entités de construction comme supports de définition pour assurer une maîtrise fine des formes libres et des transitions complexes.

Création de surfaces élémentaires

• Génération de surfaces planes, extrudées et révolutionnées à partir de profils ouverts ou fermés, avec un contrôle précis des directions, limites et conditions d’arrêt.
• Création de surfaces balayées le long de trajectoires complexes, en intégrant la gestion des sections variables et des orientations locales.
• Compréhension des paramètres influençant la qualité mathématique et visuelle des surfaces générées.

Surfaces complexes et formes libres

• Construction de surfaces loftées entre plusieurs profils, avec maîtrise des lois de transition et des conditions de continuité.
• Utilisation des surfaces de remplissage pour combler des zones ouvertes tout en respectant des contraintes géométriques strictes.
• Création de formes libres adaptées aux pièces de style, de design industriel ou aux composants nécessitant des géométries organiques.

Gestion des limites et continuités surfaciques

• Définition et contrôle des conditions de continuité entre surfaces adjacentes afin d’obtenir des transitions fluides et conformes aux exigences esthétiques et fonctionnelles.
• Analyse des discontinuités et correction des défauts géométriques impactant l’assemblage ou la fabrication.
• Mise en œuvre des outils de diagnostic pour valider la qualité des surfaces créées.

Modification et ajustement des surfaces existantes

• Édition directe des surfaces par déplacement, extension, rognage ou déformation locale, sans historique de construction contraignant.
• Adaptation de surfaces importées ou héritées afin de les rendre exploitables dans un contexte de conception ou de reprise de données.
• Gestion des modifications tardives dans un projet tout en conservant la cohérence globale du modèle.

Assemblage et jonction de surfaces

• Assemblage de surfaces multiples pour constituer des ensembles surfaciques complexes et continus.
• Création de jonctions propres entre surfaces à l’aide d’outils de couture et de raccordement.
• Contrôle des tolérances d’assemblage surfacique pour garantir la fermeture correcte des volumes futurs.

Transformation des surfaces en volumes exploitables

• Fermeture de modèles surfaciques pour générer des volumes solides exploitables en conception mécanique.
• Analyse des conditions nécessaires à la solidification d’un modèle basé sur des surfaces.
• Intégration des modèles surfaciques dans un processus global de conception et de fabrication.

Surfaces et interaction avec la modélisation volumique

• Combinaison intelligente des outils surfaciques et volumiques pour tirer parti des forces de chaque approche.
• Utilisation des surfaces comme outils de découpe, de limitation ou de définition de volumes complexes.
• Gestion des interactions entre surfaces et solides dans un environnement de modélisation directe.

Contrôle qualité et validation géométrique

• Vérification de la qualité des surfaces en vue d’une utilisation en fabrication, simulation ou rendu.
• Détection des défauts susceptibles d’impacter l’usinage, le moulage ou l’assemblage.
• Mise en conformité des modèles surfaciques avec les exigences industrielles.

Bonnes pratiques et méthodologie de conception surfacique

• Structuration méthodique du travail surfacique pour garantir lisibilité, maintenabilité et évolutivité des modèles.
• Adoption de bonnes pratiques issues de cas industriels réels afin d’optimiser les temps de conception et la qualité finale.
• Préparation des modèles surfaciques pour une collaboration efficace au sein d’un bureau d’études.
