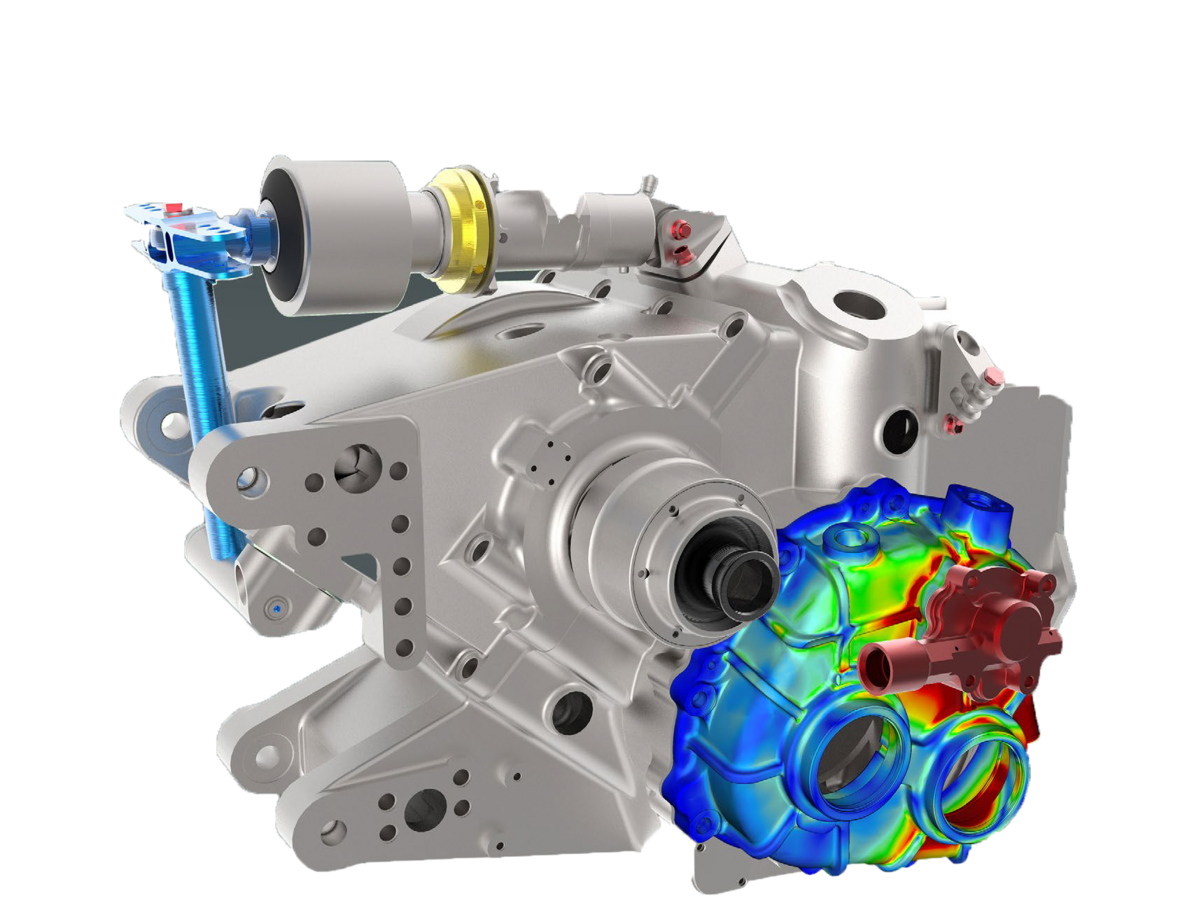

Formation Creo Elements/Direct FEA

À propos de notre formation Creo Elements/Direct FEA

Creo Elements/Direct FEA est une solution de calcul par éléments finis intégrée à l’environnement de modélisation directe de PTC, largement utilisée dans l’industrie pour l’analyse mécanique et la validation numérique des conceptions. Ce module permet aux bureaux d’études de réaliser des simulations fiables directement à partir de la géométrie CAO, sans dépendre d’un historique paramétrique, offrant ainsi une grande souplesse dans l’analyse et l’optimisation des pièces et assemblages mécaniques.

Notre formation Creo Elements/Direct FEA s’adresse aux ingénieurs calcul, ingénieurs de conception, techniciens CAO et professionnels du bureau d’études souhaitant intégrer efficacement l’analyse par éléments finis dans leur processus de développement produit. Grâce à une pédagogie progressive, orientée vers des cas industriels concrets, les participants apprennent à préparer des modèles de calcul, définir des hypothèses mécaniques réalistes, paramétrer les chargements et conditions aux limites, et exploiter les résultats de simulation pour la prise de décision technique.

Chaque module de la formation est structuré autour d’exercices pratiques permettant d’ancrer les compétences clés en simulation mécanique : création du maillage, analyse des contraintes et déformations, études de rigidité, analyses modales et interprétation critique des résultats. Une attention particulière est portée aux bonnes pratiques de calcul, à la fiabilité des hypothèses et à l’intégration du calcul FEA dans une démarche itérative de conception industrielle.

Nos formations Creo Elements/Direct FEA sont proposées partout en France, notamment dans les villes de Paris, Lyon, Marseille, Lille, Nantes, Toulouse, Strasbourg, Rennes ou encore Bordeaux. Nos formateurs experts interviennent en présentiel ou à distance, en adaptant les contenus aux contraintes de vos projets et aux enjeux spécifiques de votre activité de bureau d’études.

Objectifs de la formation Creo Elements/Direct FEA

Cette formation a pour objectif de permettre aux participants de maîtriser l’utilisation du module Creo Elements/Direct FEA pour la réalisation d’analyses par éléments finis appliquées à la conception mécanique. À l’issue de la formation, les stagiaires seront capables de préparer des modèles CAO issus de la modélisation directe, d’adapter et de simplifier les géométries pour le calcul, de définir des hypothèses mécaniques réalistes et de mettre en œuvre des études de simulation fiables dans un contexte industriel. Ils apprendront à configurer l’environnement de calcul, à gérer les matériaux, à définir les conditions aux limites et les chargements, ainsi qu’à générer des maillages adaptés aux objectifs de précision et de performance.

La formation vise également à développer une réelle capacité d’analyse et d’interprétation des résultats de calcul. Les participants sauront exploiter les champs de contraintes, de déformations et de déplacements, identifier les zones critiques, évaluer la rigidité et la résistance des pièces ou assemblages, et réaliser des analyses modales pour étudier le comportement vibratoire des structures. Ils seront en mesure d’utiliser les résultats FEA pour optimiser les conceptions, comparer plusieurs variantes et intégrer le calcul de structure dans une démarche itérative de bureau d’études. Enfin, les apprenants apprendront à fiabiliser leurs études, à documenter et communiquer les résultats de simulation, et à intégrer durablement Creo Elements/Direct FEA comme outil d’aide à la décision technique au sein du processus de développement produit.

Programme de formation Creo Elements/Direct FEA

Introduction à l’analyse par éléments finis avec Creo Elements/Direct FEA

• Présentation des principes fondamentaux de l’analyse par éléments finis appliquée à la conception mécanique dans Creo Elements/Direct FEA, en mettant en évidence les liens entre modélisation géométrique et comportement mécanique.
• Compréhension du processus global de simulation : préparation du modèle CAO, définition des hypothèses mécaniques, calcul numérique, exploitation et validation des résultats.
• Exploration des composants essentiels d’une étude FEA dans Creo Elements/Direct FEA : modèle géométrique, matériaux, conditions aux limites, chargements, maillage et solveur.

Création et préparation des modèles pour le calcul FEA

• Utilisation des modèles CAO issus de Creo Elements/Direct Modeling comme base de calcul, en tenant compte des exigences spécifiques à la simulation numérique.
• Simplification et adaptation de la géométrie pour le calcul : suppression des détails non influents, gestion des symétries et préparation des zones critiques.
• Organisation du modèle de calcul afin de garantir stabilité numérique, lisibilité des résultats et reproductibilité des études.

Définition de l’environnement de calcul et des hypothèses mécaniques

• Configuration de l’environnement d’analyse FEA dans Creo Elements/Direct, incluant le choix du type d’étude (statique linéaire, non-linéaire, modale).
• Définition des systèmes de coordonnées, des directions de chargement et des repères nécessaires à l’interprétation correcte des résultats.
• Paramétrage des options de calcul afin d’assurer un compromis optimal entre précision numérique et temps de calcul.

Gestion des matériaux et propriétés mécaniques

• Affectation des matériaux aux composants avec définition des propriétés mécaniques : module d’Young, coefficient de Poisson, densité et comportements spécifiques.
• Utilisation de bibliothèques de matériaux existantes et création de matériaux personnalisés adaptés aux contraintes industrielles.
• Analyse de l’impact des propriétés matériaux sur les résultats de calcul et la validité des hypothèses de simulation.

Création et gestion du maillage éléments finis

• Génération du maillage à partir de la géométrie CAO, avec choix des types d’éléments et réglage des tailles de maille.
• Affinage local du maillage dans les zones sensibles afin d’améliorer la précision des résultats sans dégrader les performances globales.
• Analyse de la qualité du maillage et compréhension de son influence directe sur la fiabilité du calcul FEA.

Définition des conditions aux limites et des chargements

• Application des conditions aux limites : encastrements, appuis, liaisons mécaniques et contacts simplifiés.
• Définition des chargements mécaniques : forces, pressions, moments, gravité et charges réparties.
• Vérification de la cohérence physique des hypothèses afin d’éviter les erreurs classiques de modélisation.

Lancement des calculs et suivi des simulations

• Exécution des calculs éléments finis dans Creo Elements/Direct FEA et suivi de la convergence numérique.
• Analyse des messages du solveur pour identifier d’éventuels problèmes de modélisation ou de conditions limites.
• Ajustement des paramètres de calcul en fonction des résultats intermédiaires et des objectifs de l’étude.

Analyse des résultats de contraintes et de déformations

• Visualisation et interprétation des champs de contraintes, de déformations et de déplacements.
• Identification des zones critiques et compréhension des phénomènes mécaniques mis en évidence par le calcul.
• Comparaison des résultats avec les hypothèses de conception et les exigences fonctionnelles.

Études de rigidité et de résistance des structures

• Évaluation de la rigidité globale et locale des pièces et assemblages mécaniques.
• Analyse de la tenue mécanique par rapport aux critères de résistance des matériaux.
• Utilisation des résultats FEA pour orienter les décisions de conception et d’optimisation.

Analyse modale et comportement dynamique

• Réalisation d’analyses modales pour identifier les fréquences propres et modes de vibration.
• Interprétation des résultats modaux pour prévenir les phénomènes de résonance.
• Exploitation des analyses dynamiques dans un contexte industriel réel.

Optimisation et itérations de conception

• Modification de la géométrie à partir des résultats FEA afin d’améliorer le comportement mécanique.
• Comparaison de plusieurs variantes de conception à l’aide d’analyses successives.
• Intégration du calcul éléments finis dans une démarche itérative de conception mécanique.

Validation et contrôle de la qualité des études FEA

• Vérification de la cohérence globale des résultats et identification des limites du modèle numérique.
• Mise en place de bonnes pratiques pour fiabiliser les études de calcul sous Creo Elements/Direct FEA.
• Capitalisation des études réalisées pour une réutilisation dans des projets futurs.

Gestion et exploitation des résultats de calcul

• Organisation des résultats de simulation pour une lecture claire et exploitable.
• Export des données de calcul pour intégration dans des rapports techniques ou dossiers de justification.
• Communication des résultats auprès des équipes bureau d’études, méthodes ou management technique.

Intégration du calcul FEA dans le processus bureau d’études

• Positionnement de Creo Elements/Direct FEA dans le cycle de développement produit.
• Interaction entre modélisation directe et calcul de structure pour accélérer les boucles de décision.
• Mise en œuvre d’une méthodologie FEA pragmatique, adaptée aux contraintes industrielles.
