Formation CATIA Tournage Broches Multiples

À propos de notre formation CATIA – Tournage Broches Multiples

CATIA est une solution de FAO/CAO 3D de référence dans les industries de l’aéronautique, de l’automobile, de la mécanique de précision et du médical. Ce logiciel développé par Dassault Systèmes intègre des modules puissants de programmation d’usinage, dont le module avancé dédié au tournage multi-broches. Grâce à cette solution, les fabricants peuvent programmer avec précision des machines-outils complexes dotées de plusieurs broches ou de tourelles synchronisées.

Notre formation CATIA Tournage Broches Multiples (également appelée CATIA Multi-Spindle Turning Training) s’adresse aux techniciens d’usinage, programmeurs CN, ingénieurs méthodes et responsables d’atelier souhaitant maîtriser les stratégies avancées d’usinage multicanal. À travers une pédagogie orientée métier et des études de cas industriels, vous apprendrez à exploiter efficacement le module de tournage multi-broches, à configurer les séquences d’usinage en environnement multi-canaux, et à générer du code ISO adapté à chaque broche selon les spécificités de vos machines CN.

Cette formation couvre les concepts essentiels du tournage bi-broche ou tri-broche, la gestion des transferts entre broches, la synchronisation des opérations, la validation cinématique ainsi que la simulation complète du cycle d’usinage. À l’issue de la session, vous serez capable de programmer de manière autonome des opérations de tournage complexes en environnement multicanal sous CATIA, en intégrant pleinement les contraintes machine, les outils coupants et les trajectoires synchronisées.

Nos formations CATIA Tournage Broches Multiples sont accessibles partout en France, notamment à Paris, Lyon, Marseille, Lille, Toulouse, Strasbourg, Rennes ou encore Bordeaux. Nos formateurs expérimentés interviennent en présentiel ou à distance, garantissant un accompagnement personnalisé et orienté production.

Objectifs de la formation CATIA Tournage Broches Multiples

Cette formation a pour objectif de permettre aux participants d’acquérir une maîtrise complète et opérationnelle du module CATIA Tournage Broches Multiples (en anglais : CATIA Multi-Spindle Turning) pour l’usinage avancé sur machines-outils équipées de broches multiples ou de tourelles synchronisées. À travers une approche rigoureuse et progressive, les apprenants seront en mesure de configurer un environnement multibroche réaliste dans CATIA, de définir des processus d’usinage optimisés, et de piloter des stratégies complexes de transfert, de reprise et de synchronisation entre broche principale et contre-broche. Ils apprendront à créer des séquences d’usinage multi-canaux, à affecter dynamiquement les opérations à chaque broche, et à anticiper les contraintes liées aux architectures machines bi-broches ou multitâches.

Grâce à cette formation, les stagiaires sauront non seulement élaborer des gammes de tournage avancées en exploitant au maximum les possibilités offertes par les fonctions de synchronisation et de simulation cinématique, mais également valider leurs programmes en environnement numérique à l’aide de post-processeurs adaptés aux machines multicanaux. Ils apprendront à structurer les opérations dans CATIA pour garantir une efficacité maximale, à détecter les collisions potentielles, à équilibrer les charges d’usinage entre broches et à simuler avec précision les interactions mécaniques entre les tourelles, les outils et les pièces. La formation couvre également la génération de code ISO multicanaux (CH1 / CH2), l’analyse des temps de cycle, et la production de livrables industriels complets incluant programmes CN, fiches outils, gammes et rapports de simulation.

Enfin, les participants seront capables de transposer les savoir-faire acquis sur des cas industriels concrets en environnement CATIA V5 ou 3DEXPERIENCE, de personnaliser les stratégies en fonction des configurations machines spécifiques (Citizen, Mori Seiki, Mazak, etc.), et d’intégrer pleinement cette compétence dans une logique d’optimisation globale de la production, de réduction des temps morts et d’amélioration de la compétitivité industrielle dans un atelier numérique multibroche. La formation CATIA Tournage Broches Multiples constitue ainsi une étape stratégique pour les entreprises souhaitant moderniser leur chaîne de production en exploitant le plein potentiel du tournage CNC multi-broches piloté par FAO.

Programme de formation CATIA Tournage Broches Multiples

Introduction à l’usinage multibroches dans CATIA

• Présentation du module CATIA Machining Turning et de ses capacités spécifiques pour la gestion de machines à plusieurs broches ou tourelles
• Identification des enjeux industriels liés au tournage multibroches : productivité, synchronisation des opérations, réduction des temps de cycle
• Décryptage des architectures machine compatibles avec CATIA Tournage Broches Multiples : bi-broche, contre-broche, tourelles synchronisées
• Différences fonctionnelles entre un tournage conventionnel et un usinage multicanal ou multi-broches

Configuration de l’environnement multibroche dans CATIA

• Initialisation d’un projet d’usinage multibroche dans CATIA V5 ou 3DEXPERIENCE, avec paramétrage du modèle machine
• Définition d’un environnement multi-tourelles et affectation des ressources de coupe (port-outils, tourelles, broches secondaires)
• Mise en place de la machine numérique virtuelle : affectation des axes, paramétrage cinématique, gestion des canaux d’usinage
• Importation des modèles 3D de la pièce, des bruts et des éléments machines pour un usinage en contexte réaliste

Création d’un processus de tournage sur plusieurs broches

• Élaboration d’un processus d’usinage sur CATIA Tournage Broches Multiples en intégrant les deux broches dans la stratégie
• Définition des séquences d’usinage par canal et assignation des opérations à la broche principale ou à la contre-broche
• Création de gammes synchronisées : dégrossissage sur broche 1, reprise sur broche 2, usinage simultané à 4 axes
• Utilisation des fonctionnalités de découpage de programme, synchronisation et gestion des temps masqués

Stratégies d’usinage optimisées pour machines multibroches

• Mise en œuvre des cycles spécifiques à CATIA Multi-Spindle Turning : transfert de pièce, reprise entre broches, usinage face-à-face
• Exploitation des stratégies combinées : usinage simultané des deux extrémités de la pièce ou travail en parallèle (mode M/T multitâches)
• Sélection des outils adaptés à l’environnement multibroche : outils rotatifs, têtes motorisées, outils de reprise
• Paramétrage des avances, vitesses, ordres d'exécution et stratégies d’entrée/sortie pour minimiser les collisions et maximiser la productivité

Simulation cinématique complète du processus

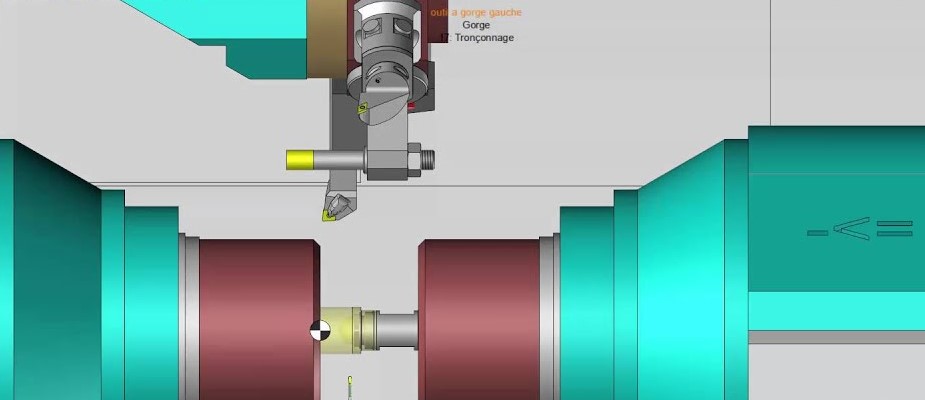

• Simulation temps réel des mouvements des deux broches et des tourelles via le module Machine Simulation
• Détection avancée des collisions potentielles entre outils, tourelles et pièces
• Visualisation dynamique des transferts de pièce, synchronisation des axes et gestion des canaux
• Validation des temps de cycle, équilibrage des charges entre broches et optimisation du déroulement d’usinage

Post-processeurs et génération du code ISO

• Adaptation des post-processeurs multicanaux pour gérer les G-code synchronisés issus du tournage broches multiples
• Génération de programmes ISO différenciés par canal (CH1, CH2), avec marqueurs de synchronisation et logique M-code
• Exemples de génération de code pour machines bi-broches de marques courantes (Mori Seiki, Citizen, Mazak, etc.)
• Validation du programme final dans une chaîne numérique complète incluant FAO, simulation et atelier

Bonnes pratiques et méthodologie d’usinage multibroche

• Choix des stratégies d’usinage selon le type de pièce, le niveau de finition requis et la configuration machine
• Méthodes pour réduire les temps morts : chevauchement d’opérations, transfert synchrone, travail miroir
• Structuration du processus autour des axes de symétrie et du comportement matière pour éviter les déformations ou vibrations
• Contrôle qualité en environnement multibroche : repères, traçabilité, vérifications croisée post-usinage

Cas pratiques et ateliers en environnement CATIA

• Réalisation de cas d’étude à partir de pièces réelles (bielle, arbre, connecteur) usinées en tournage 2 broches
• Montage complet d’un processus avec enchaînement des séquences entre broches et simulation finale
• Analyse des temps d’usinage et recherche d’améliorations avec fonctions avancées du module Turning
• Préparation d’un dossier complet de production : gammes, programmes CN, fiches outils et rapports de simulation

Perspectives et suites de parcours

• Présentation des modules complémentaires : CATIA Milling, CATIA Mill-Turn, CATIA 5-axis Turning
• Préconisations pour poursuivre vers une formation avancée en automatisation FAO ou en conception d’outillage dédié au tournage
• Intégration de la formation CATIA Tournage Broches Multiples dans une logique de digitalisation de l’atelier
